一、产品概述
XGN15-12/24系列SF6高压环网柜是新一代的以空气为绝缘、内装SF6负荷开关或断路器的、广泛使用于12/24kV供配电系统的金属封闭开关设备，具有柜体结构合理紧凑、安装方便、操作灵活、运行安全稳定、免维护等特点，对各种不同的应用场合、不同的用户要求，均能提供令人满意的技术解决方案。传感技术和最新保护继电器的采用，加上现金的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。

二、引用标准

GB 3906-2006   《3.6kV—40.5kV交流金属封闭开关设备和控制设备》

GB 3804-2004   《3.6kV—40.5kV设备交流负荷开关》

GB 16926-1997  《交流高压负荷开关—熔断器组合电器》

GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》

GB/T 11023-1999 《高压开关设备六氟化硫气体密封试验方法》

IEC60265-1998   《交流高压负荷开关》

IEC60420-1990   《交流高压负荷开关—熔断器组合电器》

IEC60298        《交流金属封闭开关设备和控制设备》

三、主要柜型

I型柜：选用ABB公司SFG型SF6负荷开关组件或FLN48型SF6负荷开关单元组装（国产选用FLN48-12负荷开关）

II型柜：选用施耐德公司SC6型SF6负荷开关组件或FLN36型SF6负荷开关单元组装（国产选用FLN36-12负荷开关）

四、选用配件

    1. VS1真空断路器

    2. GN19/30隔离开关

    3. 电流互感器

    4. 电压互感器

    5. 电动操作机构

    6. 避雷器

    7. 故障指示器

    8. 温湿度控制器

    9. 继电保护装置

五、主要用途

     XGN15-12型单元式六氟化硫环网柜适用于交流50HZ、12KV的电力系统，广泛应用于工业及民用电缆环网及供电末端的工程，作为电能的接收和分配之用。

      特别适用于一下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

六、正常使用条件

     1.海拔高度≦1000m；（如有特殊要求可在订货前注明）

     2.环境温度：-25℃~+40℃

     3.日相对湿度平均值不超过95％；月相对湿度平均值不超过90％；

     4.抗震能力：8度；

     5.无剧烈震动和冲击以及火灾、化学腐蚀、爆炸危险的场所。

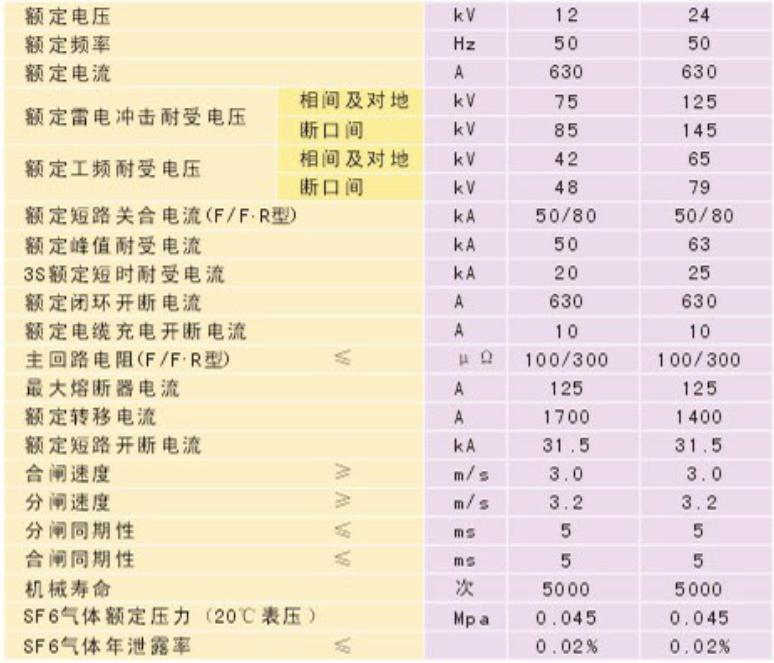

七、技术参数
